IDSH8笔式LVDT位移传感器
小巧精致，精确非凡！笔式 LVDT 位移传感器专为高精度测量而设计，具备微米级精度、非接触式测量、高稳定性等优势。其紧凑轻便的结构，使其能轻松适应狭小空间，广泛应用于精密制造、自动化检测、实验测试等领域。
1.概述
LVDT（线性可变差动变压器）位移传感器是一种高精度、高稳定性、广泛应用于各种工业和科研领域的传感器。该传感器通过感应线圈的变化来测量物体的位置、位移或振动，具有无接触、无磨损的优点，适用于高精度要求的测量任务。
笔式位移传感器具有优良的性能,适用于质量控制和计量应用中的高精度,高重复性的测量。测头采用高硬度的耐磨材料钨钢,测轴移动部分采用精密导轨。笔式位移传感器外配变送器可输出标准的的直流信号,外配变送器采用9-28VDC供电，电子电路密封在304不锈钢金属管内，可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出。
2.产品特性
外径Φ8mm笔形回弹式位移传感器
交流信号电源供电,外配高性能信号解调器
测量范围由0mm-8mm,分辨率高，重复性好
无滑动触点，使用寿命长
3.应用领域
机器人
轴径检测
精密位移测量
玻璃生产检测
汽车零件在线检测
4.性能参数
| IDSH8笔式LVDT位移传感器 | |
|---|---|
|
激励电压 |
3Vrms (1~3Vrms) |
|
激励频率 |
5KHz(1~10KHz) |
|
位移量程 |
5mm、10mm |
|
输出信号 |
交流信号 |
|
配变送器输出0~5V |
|
|
配变送器输出0~10V |
|
|
配变送器输出4~20mA |
|
|
配变送器输出数字RS485 |
|
|
线性误差 |
模拟输出：±0.25%、数字输出：±0.25%、±0.1% |
|
重复误差 |
最高0.5um |
|
分辨率 |
≤0.1um（最高），数字输出16 bit |
|
工作温度 |
-25°C~85°C |
|
温度系数 |
零点≤0.01%/°C，灵敏度≤0.025%/°C |

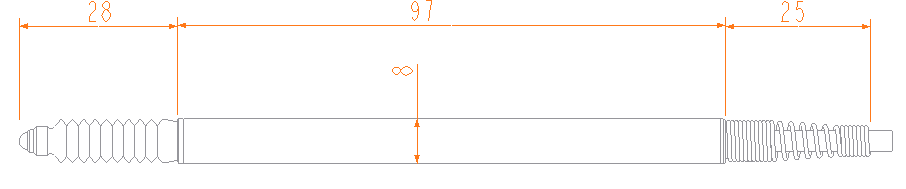

5.机械图纸
6.选型表
|
IDSH8
|
-
|
5A
|
-
|
V5
|
|
|---|---|---|---|---|---|
|
系列
|
|
量程
|
精度
|
|
输出信号（外配变送器）
|
|
|
5
|
S:0.1%
|
V5:0-5V DC
|
||
|
|
10
|
A:0.25%
|
V10:0-10V DC
|
||
|
|
|
B:0.5%
|
A:4-20mA
|
||
|
|
|
|
M:MODBUS输出
|
||
7.接线定义
∗当“黄色”与 “黑色”同相位，“蓝色”与“绿色”相连，“红色”与“黑色”之间输出差动信号，当铁芯往电缆端运动时，输出与输入同相。

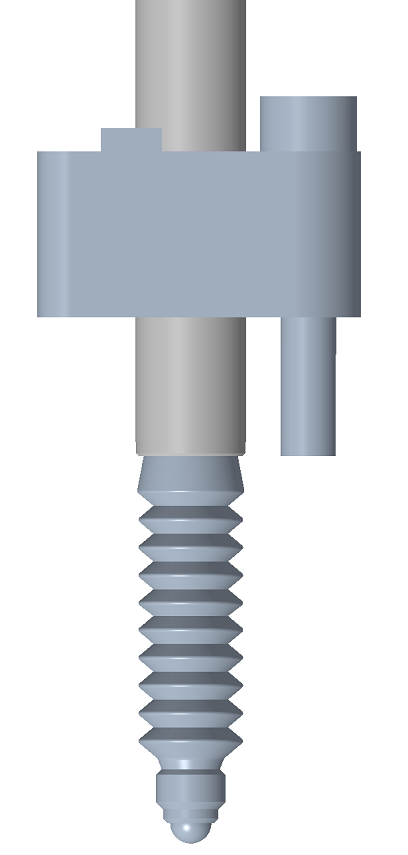

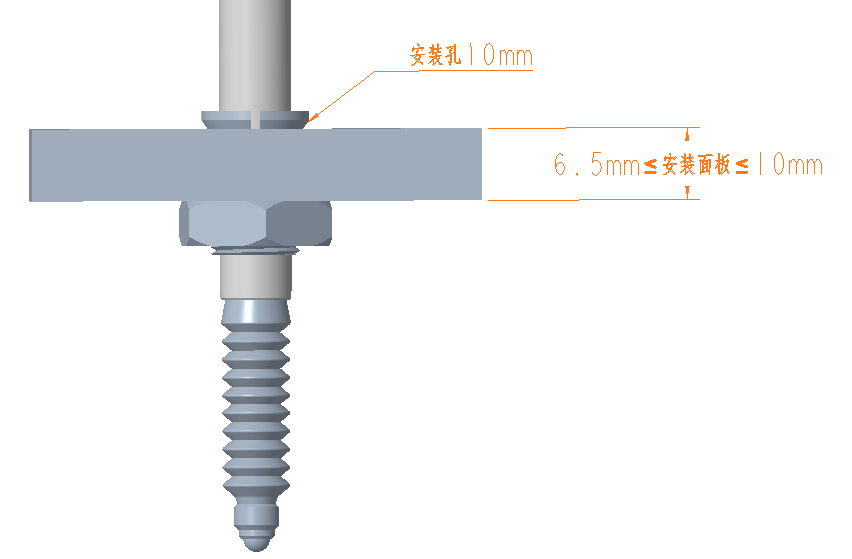

8.安装方法
