裂缝计
外径20，防水、防尘等级达IP68,数字信号输出，适合高架桥、隧道、工程建筑等野外项目缝隙监测。
1.概述
LVDT（线性可变差动变压器）位移传感器是一种高精度、高稳定性、广泛应用于各种工业和科研领域的传感器。该传感器通过感应线圈的变化来测量物体的位置、位移或振动，具有无接触、无磨损的优点，适用于高精度要求的测量任务。
直流LVDT凭借卓越性能和便捷的9-28V DC单电源供电系统，加之采用304不锈钢管封装电子电路，有效抵御潮湿、灰尘等恶劣环境。同时，其标准化的0-5V或4-20mA输出信号可直接与计算机或PLC系统集成。
2.产品特性
外径Φ20mm，304不锈钢外壳
直流单电源供电，内置高性能信号解调器
三线制电压输出0-5V或0-10V,
二线制电流型输出4-20mA
测量范围由0mm-100mm,分辨率高，重复性好
无滑动触点，使用寿命长
3.应用领域
混凝土结构位移监测
房屋结构裂缝监测
大坝坝体裂缝监测
桥梁裂缝、挠度监测
各种结构位移监测
4.性能参数
| 裂缝计 | |
|---|---|
|
供电电压 |
9~28V DC |
|
工作电流 |
电压输出型供电电流≤12mA |
|
二线4 ~2 0mA电流输出型LVDT，供电电流4 ~2 0mA |
|
|
位移量程 |
5、10、15、25、50、100mm,量程可定制 |
|
输出信号 |
内置高性能信号解调器输出0~5V |
|
内置高性能信号解调器输出0~10V |
|
|
内置高性能信号解调器输出4~20mA |
|
|
内置高性能信号解调器输出输出数字RS485 |
|
|
线性误差 |
模拟输出：±0.25%、数字输出：±0.25%、±0.1% |
|
重复误差 |
最高0.5um |
|
分辨率 |
≤0.1um（最高），数字输出16 bit |
|
工作温度 |
-25°C~85°C |
|
温度系数 |
零点≤0.01%/°C，灵敏度≤0.025%/°C |
5.机械图纸
| 参数 | 裂缝计 | |||||
|---|---|---|---|---|---|---|
|
位移量程(mm) |
5 |
10 |
15 |
25 |
50 |
100 |
|
外形长度A(mm) |
105.5 |
125.5 |
145.5 |
185.5 |
197 |
259 |
|
测轴弹出长度B(mm) |
8 |
15 |
22 |
34 |
60 |
120 |
|
注：出厂默认测轴往里压缩输出信号逐渐增大，选用数字输出型LVDT时外形长度需要加长40mm |
||||||
6.输出特性
7.选型表
|
IDSB20
|
-
|
50A
|
-
|
V5
|
|
|---|---|---|---|---|---|
|
系列
|
|
量程
|
精度
|
|
输出信号
|
|
|
10
|
S:0.1%
|
V5:0-5V DC
|
||
|
|
25
|
A:0.25%
|
V10:0-10V DC
|
||
|
|
50
|
B:0.5%
|
A:4-20mA
|
||
|
|
可定制
|
|
M:MODBUS输出
|
||
8.接线定义

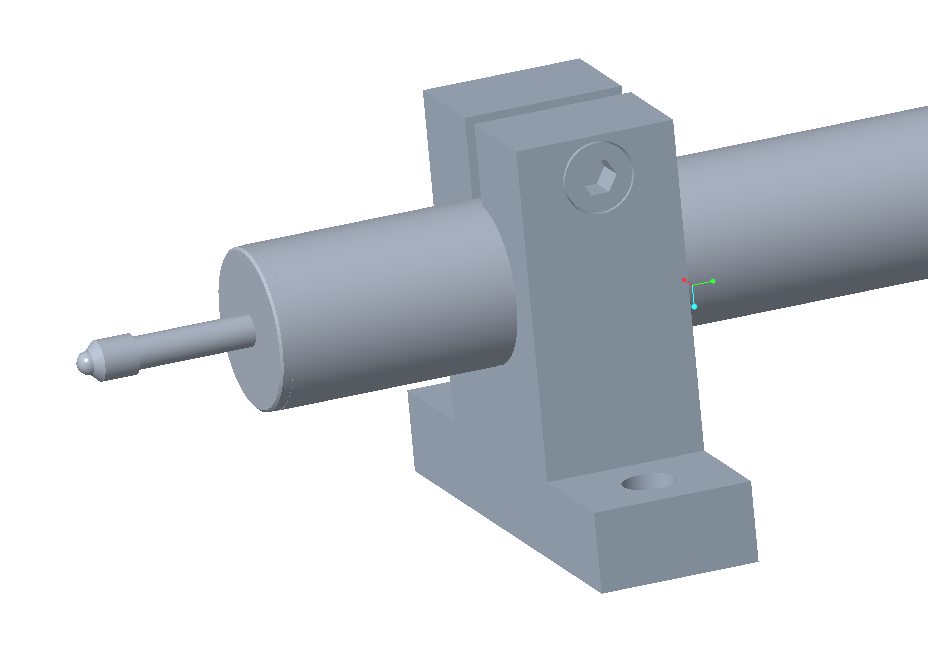

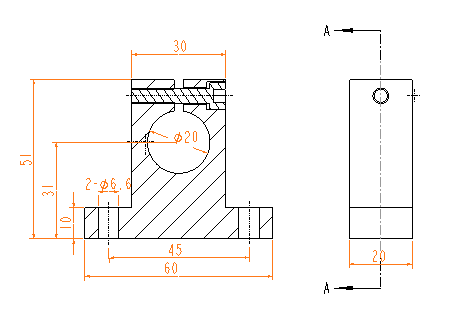

9.安装方法
