# LVDT位移传感器：原理、应用及特性分析
一、LVDT传感器概述
线性可变差动变压器（Linear Variable Differential Transformer，简称LVDT）是一种广泛使用的机电传感器，能够将机械位移转换为与之成比例的电信号。LVDT以其高精度、高可靠性和非接触测量特性，在工业自动化、航空航天、军事装备等领域有着重要应用。
二、LVDT工作原理

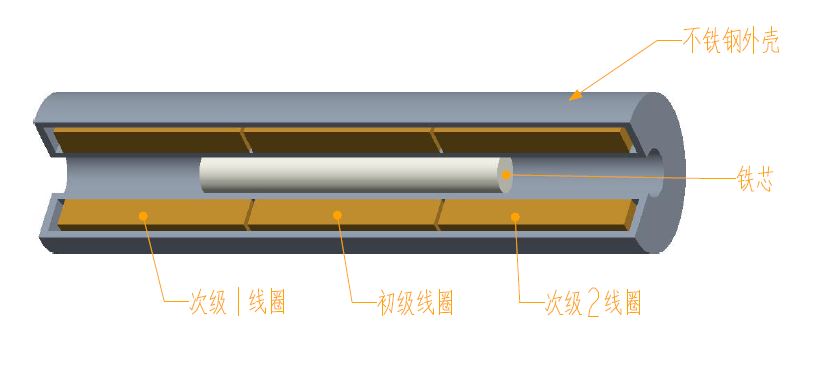

2.1 基本结构
LVDT由三个主要部件组成：
1. **初级线圈**：位于中心位置，由交流电源激励
2. **两个次级线圈**：对称分布在初级线圈两侧，反向串联连接
3. **可移动铁芯**：与待测物体机械连接，在线圈组件内轴向移动
2.2 工作原理

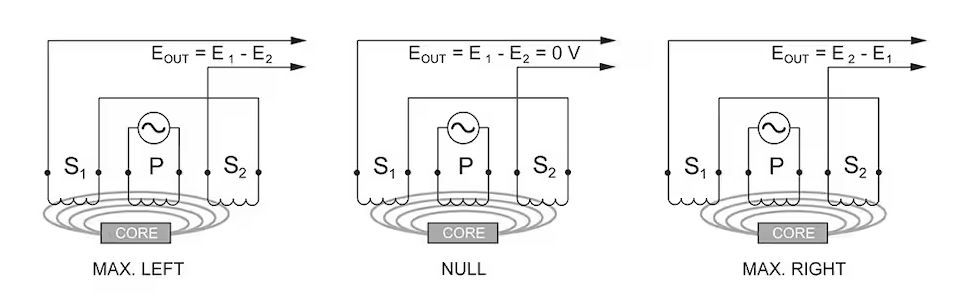

当交流电压施加于初级线圈时，会在两个次级线圈中感应出电压。铁芯的位置决定了两个次级线圈之间的磁耦合程度：
– 当铁芯处于中心位置（零位）时，两个次级线圈感应的电压相等且相位相反，输出电压为零
– 当铁芯向一个方向移动时，一个次级线圈的感应电压增加，另一个减少
– 输出电压的幅度与位移量成正比，相位反映位移方向
[LVDT结构图]
三、LVDT的特性曲线

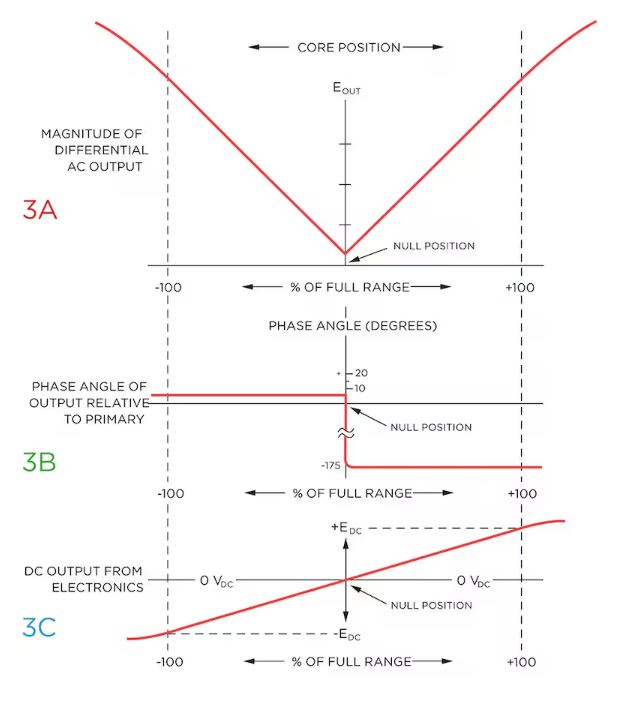

LVDT的输出特性曲线展示了输出电压与铁芯位移之间的关系：
[LVDT特性曲线图]
输出电压(V)
关键特性：
1. **线性范围**：在中心位置附近有良好的线性响应区域
2. **灵敏度**：通常为mV/V/mm（每伏特激励电压每毫米位移的输出毫伏数）
3. **分辨率**：理论上无限，实际受电子设备限制
4. **重复性**：通常优于满量程的0.1%
四、LVDT的优势特点
1. **非接触式测量**：无摩擦、无磨损，寿命长
2. **无限分辨率**：理论分辨率仅受电子设备限制
3. **高可靠性**：无滑动电接触，适合恶劣环境
4. **宽温度范围**：通常-50°C至+200°C
5. **抗干扰能力强**：差分输出抑制共模干扰
五、LVDT的典型应用
5.1 工业自动化
– 机床位置反馈
– 机器人关节位置检测
– 生产线厚度测量
5.2 航空航天
– 飞机舵面位置传感
– 起落架伸缩监测
– 发动机油门控制
5.3 汽车工业
– 悬架行程测量
– 油门/刹车踏板位置
– 转向角度检测
5.4 科研领域
– 材料试验机位移测量
– 精密定位平台反馈
– 振动分析
六、LVDT信号调理电路
典型的LVDT测量系统包括：
1. 振荡器：提供初级线圈激励（通常1-10kHz）
2. 解调电路：将交流输出转换为直流信号
3. 放大器：放大微弱的感应信号
4. 滤波器：消除噪声干扰
[LVDT系统框图]
振荡器 → 初级线圈 → LVDT传感器 → 次级线圈 → 解调电路 → 放大器 → 滤波器 → 输出
七、LVDT选型考虑因素
1. **测量范围**：从几毫米到几百毫米不等
2. **精度要求**：通常0.1%-1%满量程
3. **环境条件**：温度、湿度、振动等
4. **安装方式**：内径、外径或特殊安装
5. **输出信号**：模拟电压/电流或数字输出
八、LVDT的发展趋势
1. **数字化**：集成数字信号处理电路
2. **微型化**：MEMS技术的应用
3. **智能化**：自诊断和自适应功能
4. **无线化**：减少布线复杂度
5. **多参数测量**：集成温度等其他传感功能
LVDT传感器凭借其卓越的性能和可靠性，在精密位移测量领域保持着不可替代的地位。随着技术的进步，LVDT将继续在更广泛的领域发挥重要作用，为工业自动化和精密测量提供可靠的位置反馈解决方案。
